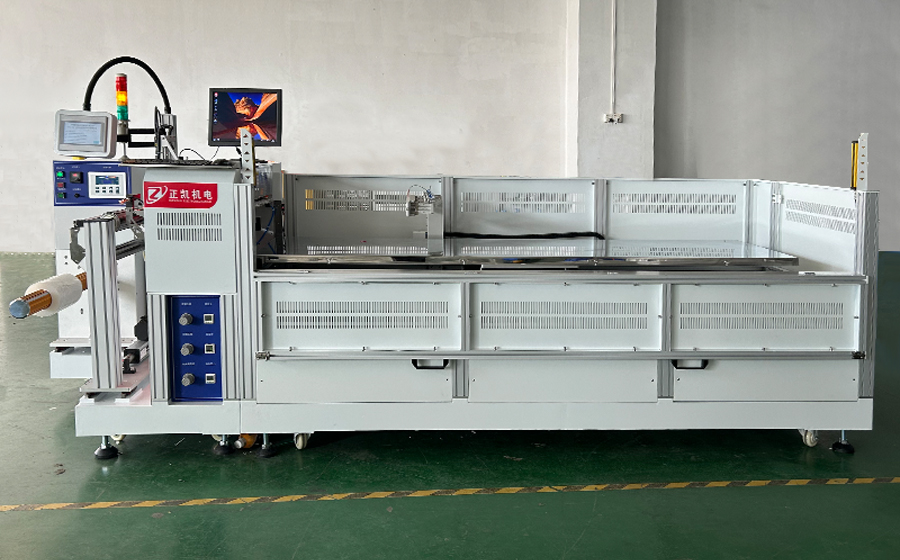

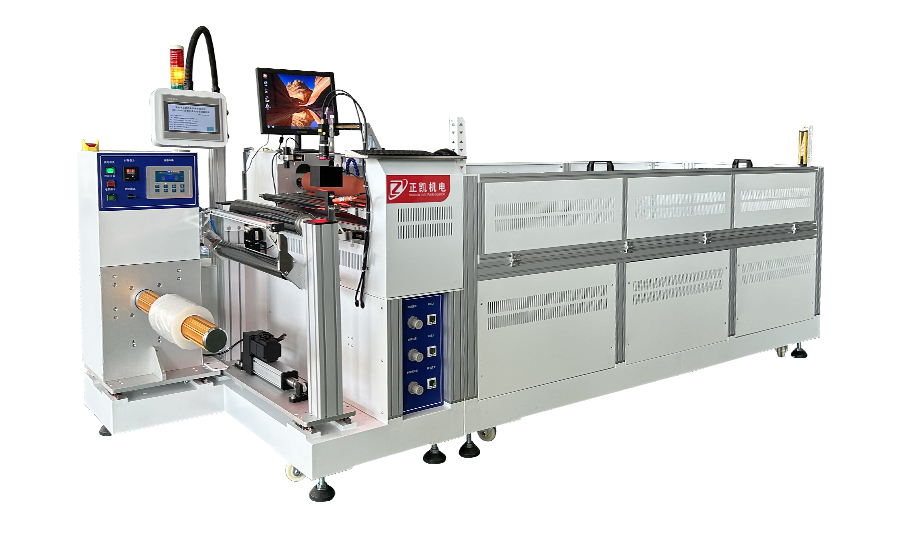

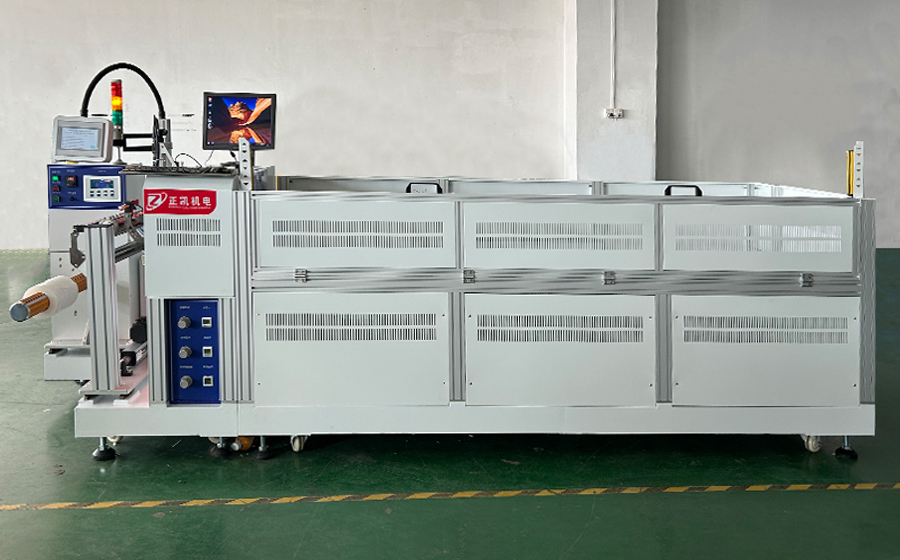

卷料自动对位裁切机zkl-500-ccd
用途:卷料自动对位裁切机卷对卷fpc制程,将已做好图形的卷料定尺寸裁切成片料。 特点:放卷-ccd对接-裁切-收料一体化自动完成,节约人工提升产品良率
全国服务热线:
139-6045-0755
产品简介 / introduction
一、设备概述
用途:卷料自动对位裁切机卷对卷fpc制程,将已做好图形的卷料定尺寸裁切成片料。
特点:放卷-ccd对接-裁切-收料一体化自动完成,节约人工提升产品良率.
二、设备规格以及主要技术指标
1.加工材质:fpc( pi膜 铜)。
2.材料厚度:0.1mm~0.5mm。
3.材料宽度:max:500mm。
4.来料方式:卷状来料。
5.材料大小:卷径300mm,卷芯直径3寸。
6.材料重量:50kg。
7.上料方式:卷料人工手动上料。
8.下料方式:机械手自动下料叠片,到达设定数量蜂鸣提示人工取料,可收高度150mm.
9.材料卷芯固定方式:3英寸气涨轴固定,对应其它卷芯另配对应气涨套.
10.材料样式:卷料自动对位裁切机fpc,底面带有pi膜/pet保护膜贴覆于材料底面.
11.裁切方式:闸刀式裁切。
12.裁切长度: 500mm~2100mm,具体依工艺要求自行设定.
13.裁切长度定位方式:滚轮对压输送,伺服驱动定寸送料裁切,外加ccd视觉对位消除累积差.
14.裁切速度: 0.5~8m/min(依生产实际需求进行调节)。
15.裁切精度:±0.1mm。
16.品质保证:裁切后无气泡,无折皱,基材底面无划伤。
20.除静电装置:放卷位一组静电消除离子风棒,及时消除开卷时材料表面产生的静电.
21.纠偏装置:放卷配备一组epc纠偏机,保证材料进入送料滚轮前偏位±0.5mm以内.
22.卷料自动对位裁切机设备控制系统带有mes上传功能端口,及预留后期扫码模块安装端口.
23.程序可做配方保存功能,已做过的产品工艺配方可保存,下次使用直接调用.
