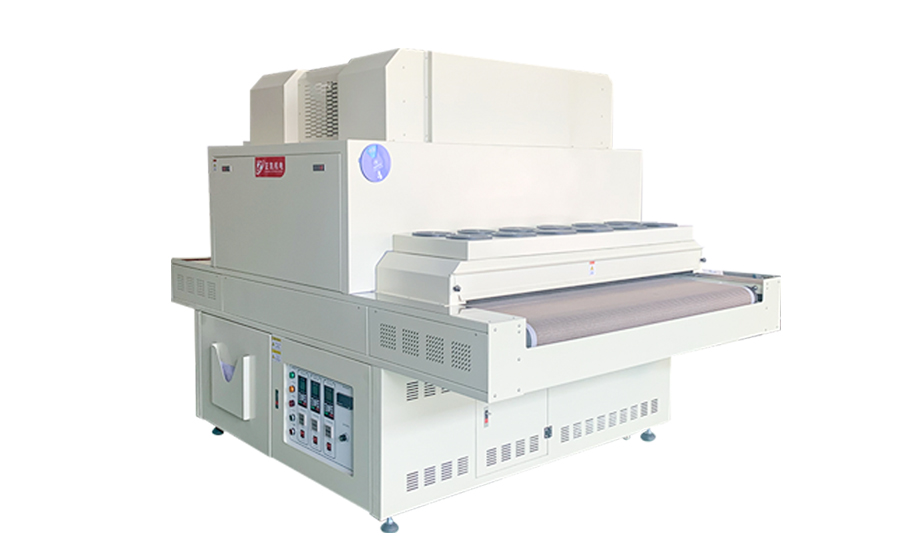

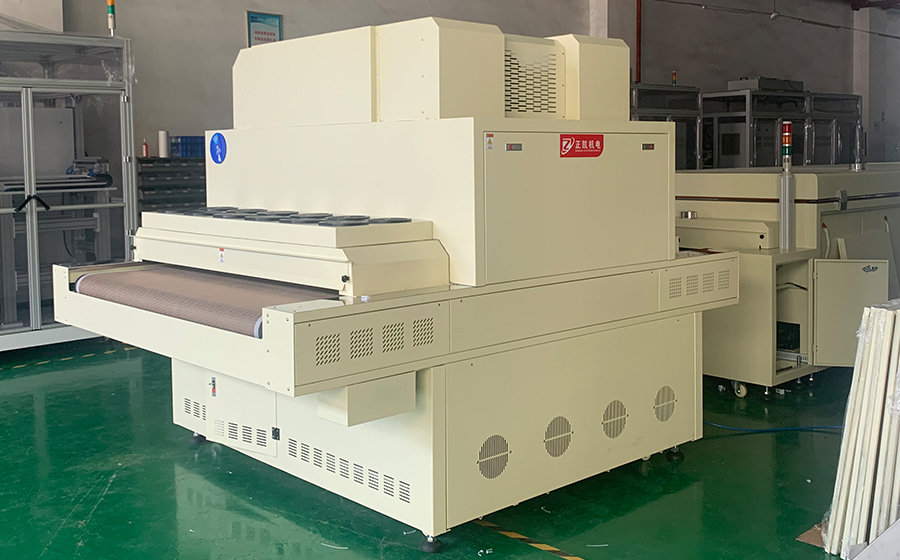

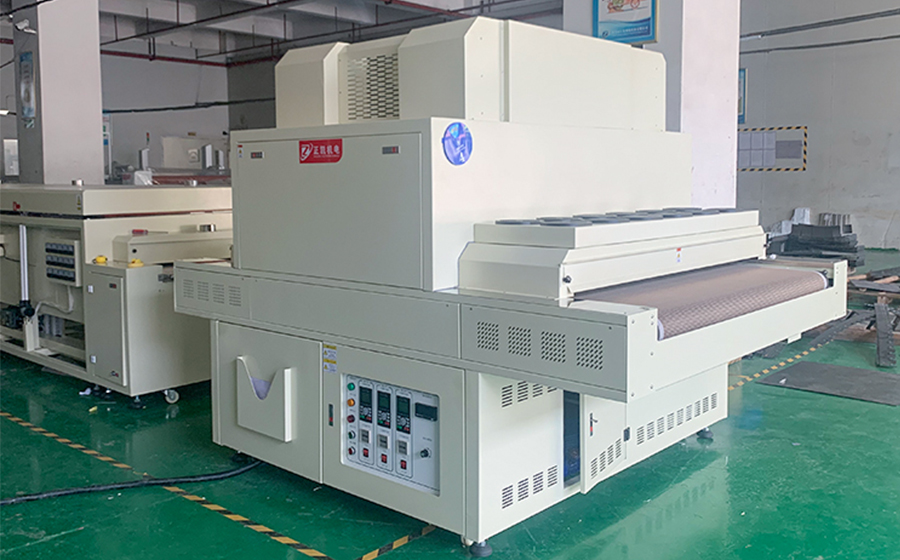

紫外线uv固化设备zkuv-1203
uv固化设备主要用于pcb印刷后uv干燥。 铝合金反射罩配合新型进口镀钛反射铝片,反射效率高、光照强;
全国服务热线:
139-6045-0755
产品简介 / introduction
一、设备概述
主要用于pcb印刷后uv干燥。
二、设备规格以及主要技术指标
◆有效宽度:1500mm
◆机型结构:进出料口高度80mm可调,进料段遮光罩长220mm,
进料段长500mm、uv段长1200mm、出料段长740mm、
出料段安装2排6"冷却风扇,总长度2440mm、
总宽度1950mm、总高度1980mm、输送网面距地高850 50mm。
◆u v发光长 :发光长1500mm,可强弱光切换.
◆灯管:采用12kw uv灯3支,强度80w/cm
◆材质:内外采用ss41#钢板经防锈处理后静电喷涂60# 浅沙色
◆灯管寿命:电压波动在±5%内,且每次点灯在4小时以上,
灯管保证使用1000小时以上

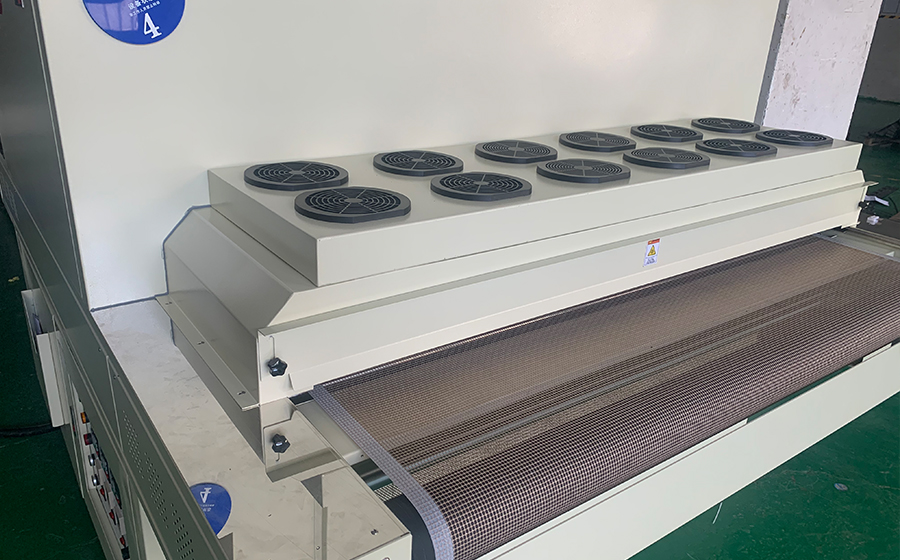

◆反射罩:铝合金反射罩配合新型进口镀钛反射铝片,反射效率高、光照强
◆传动系统:传动马达采用涡轮减速马达,米黄色铁氟龙输送网,
输送速度8m/min,vr无级调速,led数字式速度显示。
uv固化设备输送方向面对机台控制面板由左往右输送。
◆控制面版:uv灯电流表、点灯运转积时器、超温指示灯、
点灯完成指示灯、电源指示灯、启动开关、停止开关、uv灯开关、强弱光切换开关。
◆网带:采用米黄色铁氟龙输送网,网格4*4。
◆冷却方式:采用强制抽风冷却系统。
◆uv固化设备装置:漏电断路器、超温防止、传动马达过载保护、
抽风马达过载保护、异常紧急开关、控制线路保险丝、电源逆向保护等。
◆生产周期:(按生产工艺要求)
◆工作尺寸:w1500mm×l2440mm×h80mm
◆设备尺寸:约l2440mm x w1950mm x h1980mm
◆重量:约600kg
◆电源:ac 380v 三相 50hz 38kw
