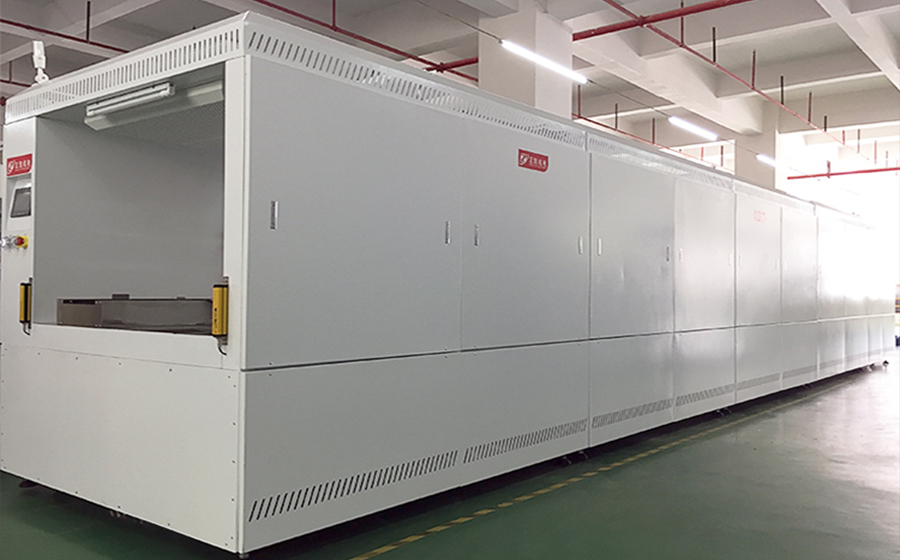

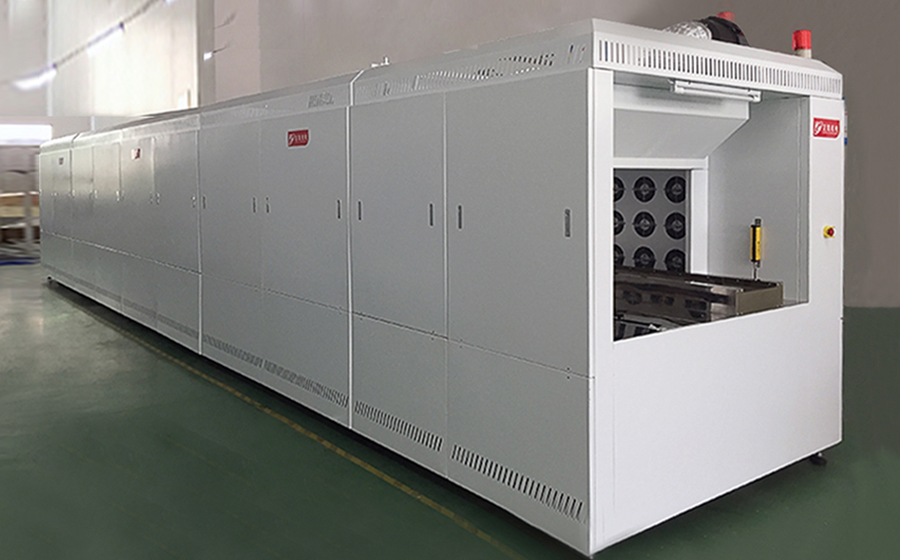

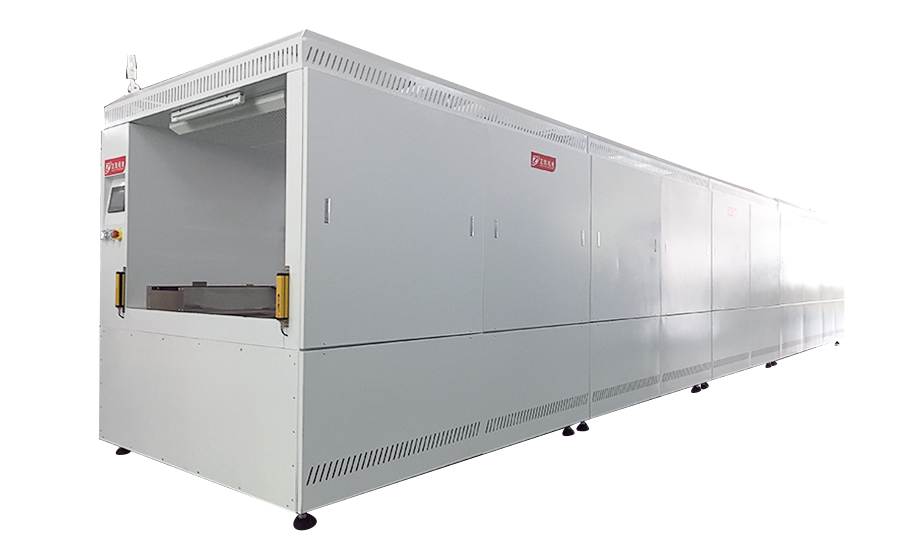

ir隧道烘干炉zklco-10-14

ir隧道烘干炉zklco-10-14

ir隧道烘干炉是用于玻璃盖板油墨印刷后烘烤。玻璃由印刷后装盘经由搬运炉加热并冷 却后,人工收料。搬运炉是以循环风配合不锈钢加热器方式加热,常用材料表面温度180℃,炉内温度均匀度±3以内。

全国服务热线:

139-6045-0755

产品简介 / introduction

工业隧道炉隧道炉烘干线烘干隧道炉烘干隧道炉

一、设备概述

ir隧道烘干炉是用于玻璃盖板油墨印刷后烘烤。玻璃由印刷后装盘经由搬运炉加热并冷 却后,人工收料。搬运炉是以循环风配合不锈钢加热器方式加热,常用材料表面温度180℃,炉内温度均匀度±3以内。

二、设备规格及主要技术指标

适用工作物

1) 托盘:490mm*370mm   470mm*320mm

2) 托盘堆叠高度: 550mm(约20盘)双列

设备尺寸

机型

zklco-10-14

外型尺寸

总长

10450mm

炉内宽

1100mm

外宽

1810mm

进料段

550mm

缓冲段

550mm

加热段长

7700mm均分7段

冷 却段

1100mm

出料段

550mm

设备结构

输送方式

1.进出料采用轨道式链板传送带传送.

2.炉内采用搬送架托举玻璃烤盘底面交替步进式传送.

3.搬送架升降采用斜块式设计,配合滑块丝杆伺服电机

同步平稳升降.

4.搬送架前后交替移载采用滑块丝杆伺服电机,速度平 稳且位置准 .

5.搬送距离550mm/步。

6.搬送节拍人机界面依工艺要求自行设定,常用2min/步。

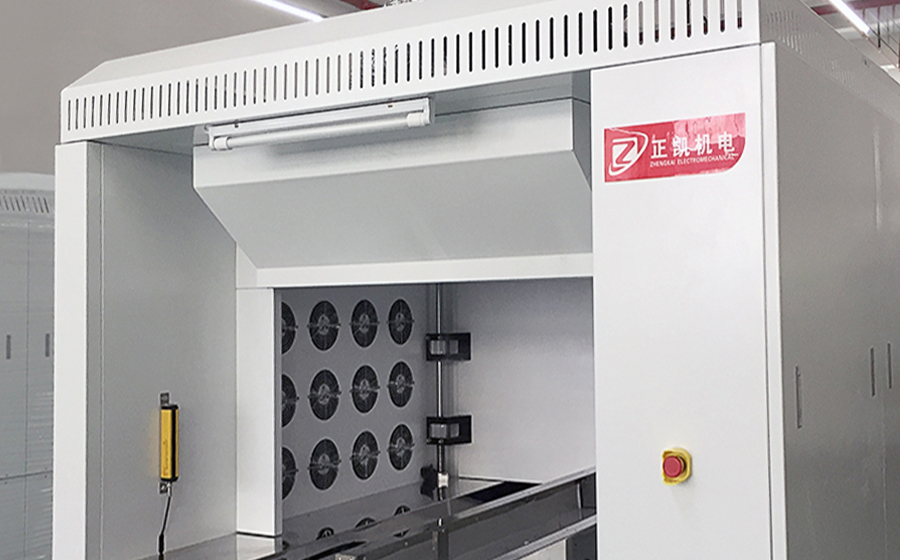

入料缓冲

1.入出口配有电动门两组,交替方式开启,防止炉内温度直接通过进料口传散到车间,影晌净房温度。

2.顶部配有强排风机一组.及时将加热段散出的温度收集排出室外。

加热方式

1.ir隧道烘干炉加热段共计7.7米,循环风配合不锈钢加热器加热,单独控制各温区工作输出。

2.采用 pid 温度控制,配合ss组件相位输出控制,控温速度快且稳定度高。

3.常用材料表面温度 180℃,炉内温度均匀度±5℃以内有载,关门稳定后。

4.炉内设定温度 max 200℃,常用温度180℃。

5.加热段设岩棉断热及空气隔热,对冷房影响低,表面温度比室温高10℃。

6.进排气风门可调整,控制炉内微压。

7.加热区之玻纤断热层前方皆可开启,清洁及维修为便利。

8.炉内采鼓风循环回风方式,并设计有 by pass 管路可视需要调整补充新鲜空气,减少热损失节省能源。

9.热风由左向右对流式设计,托盘堆叠上下温度均匀好。

10.炉内风道设有过滤器过滤效率99.97,class1000,耐温280度过滤网,确保炉内洁净度。

电热分配

1.不锈钢加热器1200w*9支/组,共7组。

送风方式

1.采用2hp高温长轴马达配合风轮,经过滤后吹向产品表面,从侧面回收再循环。每温区*1组,共7组。

冷 却方式

1.侧面采用风扇经过滤后吹向产品表面冷 却。

2.顶部采用风机将热风排出室外,左右对流。

3.出入口配有电动门两组,同步方式开启,防止炉内温度直接通过进料口传散到车间,影晌净房温度.

4.电动门关闭后启动冷 却,防止冷 却风影响炉内温度.

5.冷 却时间人机界面依工艺要求自行设定.

炉体材质

1.外部采用钢板经防锈处理后高温烤漆,底座四周钣金封板。

2.内部采用sus201#1.5t镜面不锈钢板。

保护装置

1.机械超温防止器作温度防护器,超温温度异常时,响警报通知外,自动切断电源系统,防止意外发生。

2.传动马达加装反相保护,防止马达反相后温度过高,造成产品不 良及设备损坏。

3.设有紧急停止开关,各加热段单独熔丝开关及各项电路过电流,过载保护及连锁。

4.异常发生时,配合异常指示灯及蜂鸣器警报,方便操作人员排除异常。

系统控制

1.mitsubishi 可程控器。

2.威纶人机界面。

3.三色指示灯红黄绿亮灯显示机台实时状态。

三、公用配备

电力

ac380v 50hz 3 phase 升温时总电力121kva(客户提供)

cda

50 l/min 5kg/cm2

排气

ir隧道烘干炉排气量max:60cmm

排气温度150℃以下(客户提供炉外接管)
