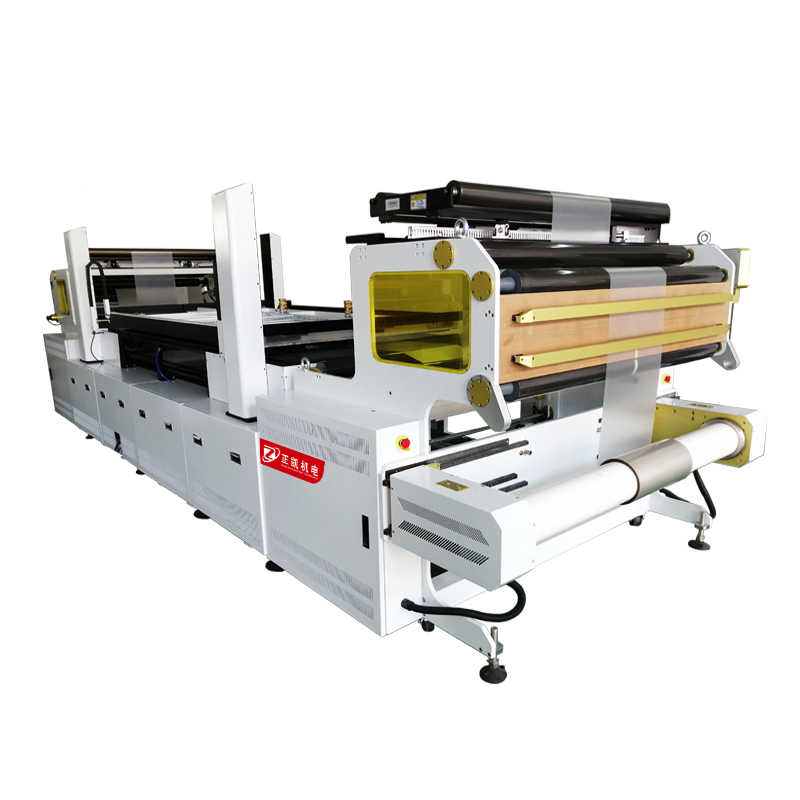

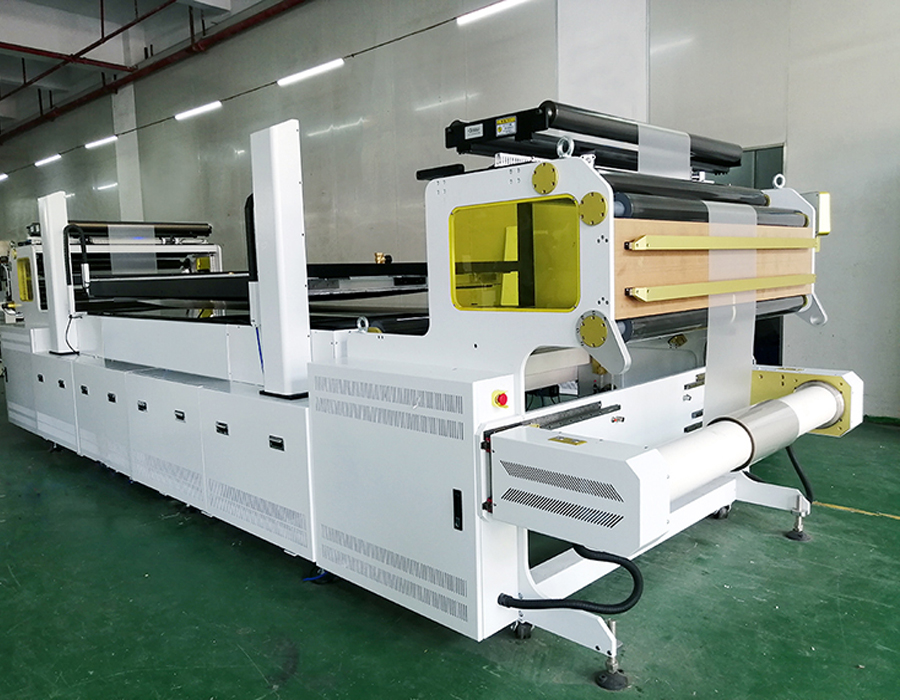

卷对卷自动曝光机zk-r2r-bg-1300

卷对卷自动曝光机zk-r2r-bg-1300

卷对卷曝光机用于卷材放料曝光后再收卷。

全国服务热线:

139-6045-0755

产品简介 / introduction


卷对卷自动曝光机卷对卷自动曝光机卷对卷自动曝光机卷对卷自动曝光机

一、设备概述

1.凯发官网入口用于卷材放料曝光后再收卷。

2.材料有效寬度:max1300mm

二、设备规格以及主要技术指标

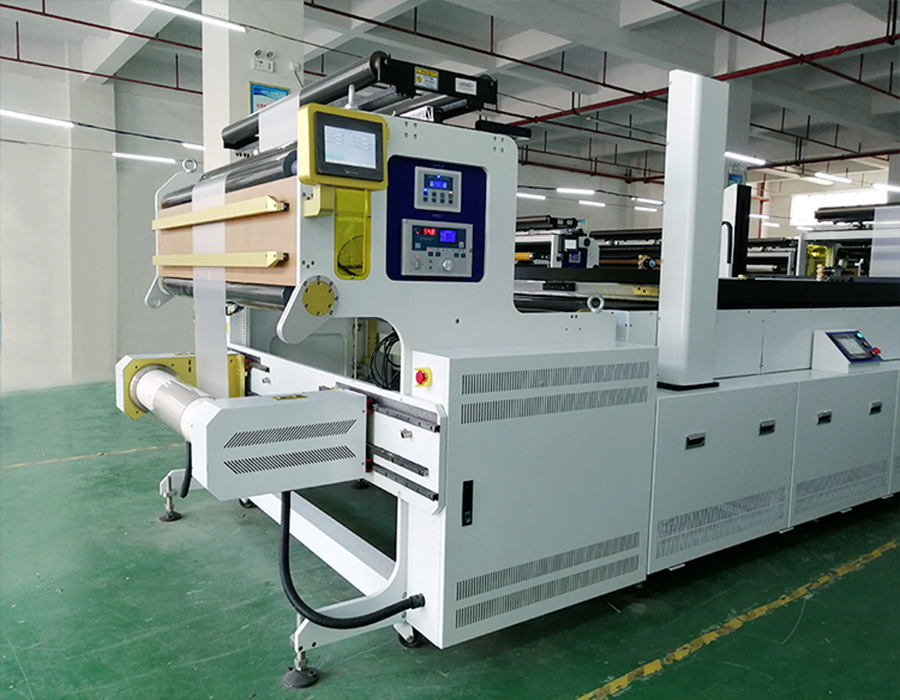

1.自动放料机:
◆功能:单轴放料。
◆固定速度传送,常用速度约 5m/min,配合曝光机节拍进行调整。
◆材料厚度:0.1-0.5mm,卷心內径 6"。
◆材料寬度:max1300mm,材料外径 max650mm,重约 400kg.
◆机台外尺寸:l2000mm*w2100mm*h1970mm 。
◆材料固定采用气涨轴固定,两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用磁粉刹车配合自动张力控制自动调节料卷扭力。
◆曝光前后滚轮可升降,传送过程中升起,避免产品下垂与菲林刮伤。
◆滚轮升降采用气缸驱动,气缸气压单独可调。
◆放卷轴配有自动纠偏系统一套,保证放卷整齐±0.5mm 以内。
2.收料机:
◆功能:单轴收料。
◆固定速度传送,常用速度约 5m/min,配合曝光机节拍进行调整。
◆材料厚度:0.1-0.5mm,卷心內徑 6"。
◆材料寬度:max1300mm,材料外徑 max650mm,重约 400kg.
卷对卷曝光机机台外尺寸:l2000mm*w2100mm*h1970mm 。
◆材料固定采用气涨轴固定,两侧气胀轴插入卷芯内固定。
◆气涨轴配合旋转接头及电磁阀自动冲气固定。
◆料卷扭力采用伺服电机配合配合放卷自动张力控制调节收卷扭力,

保证材
料不因料卷径变化而扭力不一至。
◆收卷轴配有自动纠偏系统一套,保证收卷整齐±0.5mm 以内。
曝光机
曝光尺寸:2300mm×1300mm
曝光方式:由下往上进行扫描式单面平行曝光
节拍:90s/片
曝光控制:智慧型人机界面及曝光能 量控制 u
曝光室温度:温度≤30℃。

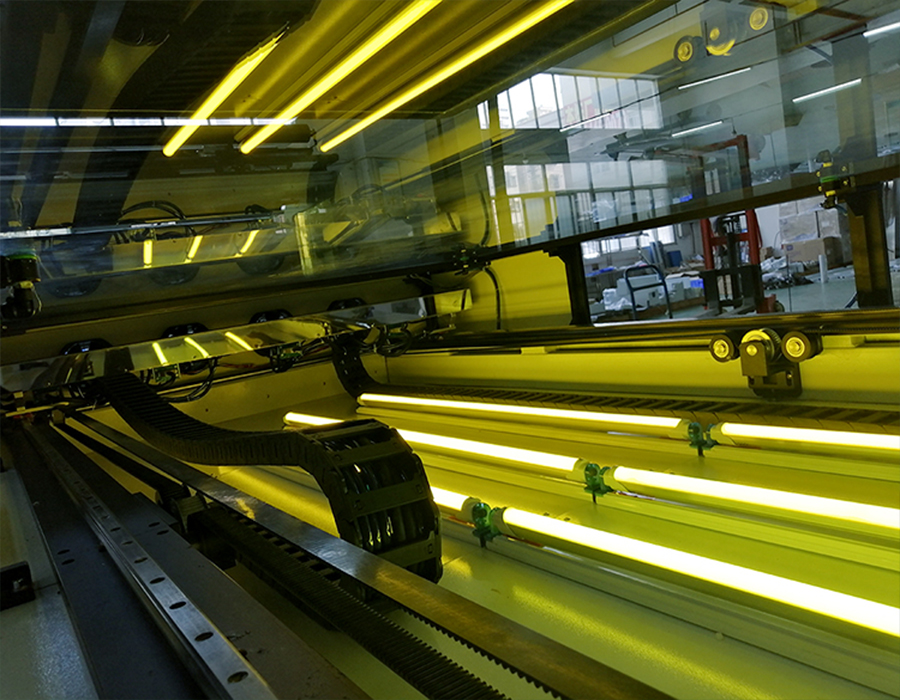

固化led 灯技术参数 :
led 照射头数量:1 组
led 照射头发光面积:1300mm*150mm*1 组
led 灯波长: 365±5nm
初期发光强度: 20mw/cm²
led 灯:韩国 lg 产 g4-365nm 灯珠。
预期寿命: 保用两年/10000 小时,10000 小时后,功率衰减至初始值70.
led 冷 却方式:冰水冷 却,机台自带冰水机。
产品表面温度: 室温 5℃以下
曝光幅宽:1300mm
扫描距离:2600mm
曝光灯扫描驱动:采用伺服电机驱动,配合导轨,确保曝光的均匀性,

扫描后停靠一侧灭灯
曝光方向:由下往上垂直照射
an全机构:led 灯断线报 警,灯头超温保护。
控制面板:led 照射强度可调,数字显示
曝光均匀性:≥90
曝光 解析度: 10um
曝光精度:线路宽 5-15μm,线间距 25μm
平行半角:da<2 度
曝光强度检测:安装强度测量仪,检测 led uv 光强,

当强度低于设定值时报 警.
曝光台面:透明钢化玻璃
炉盖开关:采用四组伺服电机驱动垂直开盖,行程 400mm.
平台真空:气囊上盖下压,真空系统对台面抽真空,

同时向气囊上盖充气,对平台空气往平台外赶出,

平台真空将 film与菲林片贴紧.
真空系统:400mmhg
空压系统:4-7kf/cm2, φ12mm,200l/min
◆机台材质:机台骨架采用方通焊 接烤漆处理,四周钣金封板,

铝件处理铁件镀铬处理。
◆控制方式:plc 按扭开关控制,plc带485接口,与曝光机系统连接。
卷对卷曝光机源:ac 220v 单相 50hz 12kw
