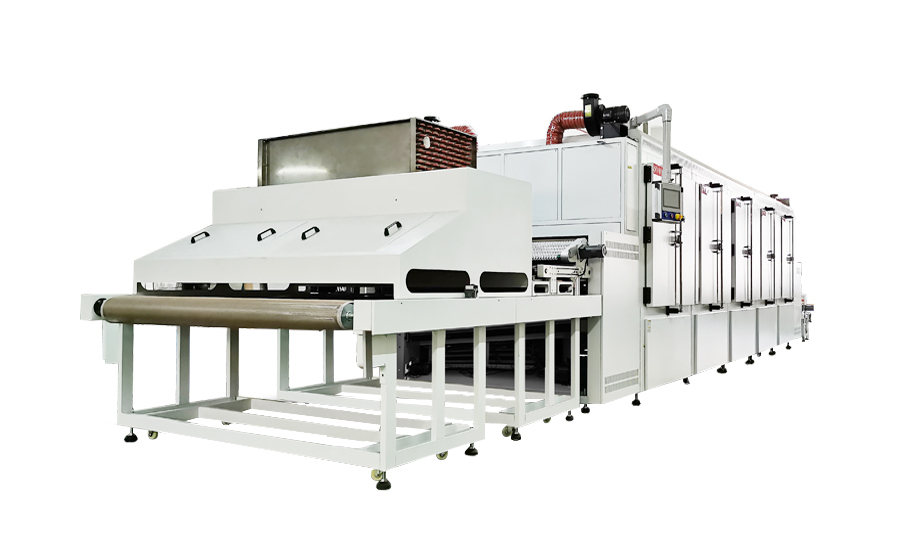

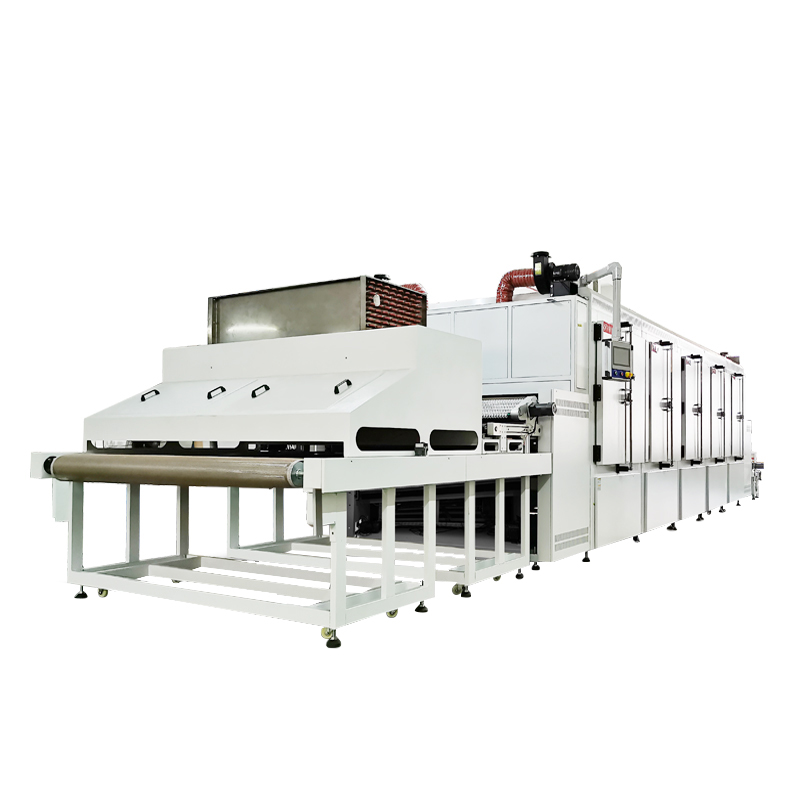

三层无尘ir炉zklco-21-5-3

三层无尘ir炉zklco-21-5-3

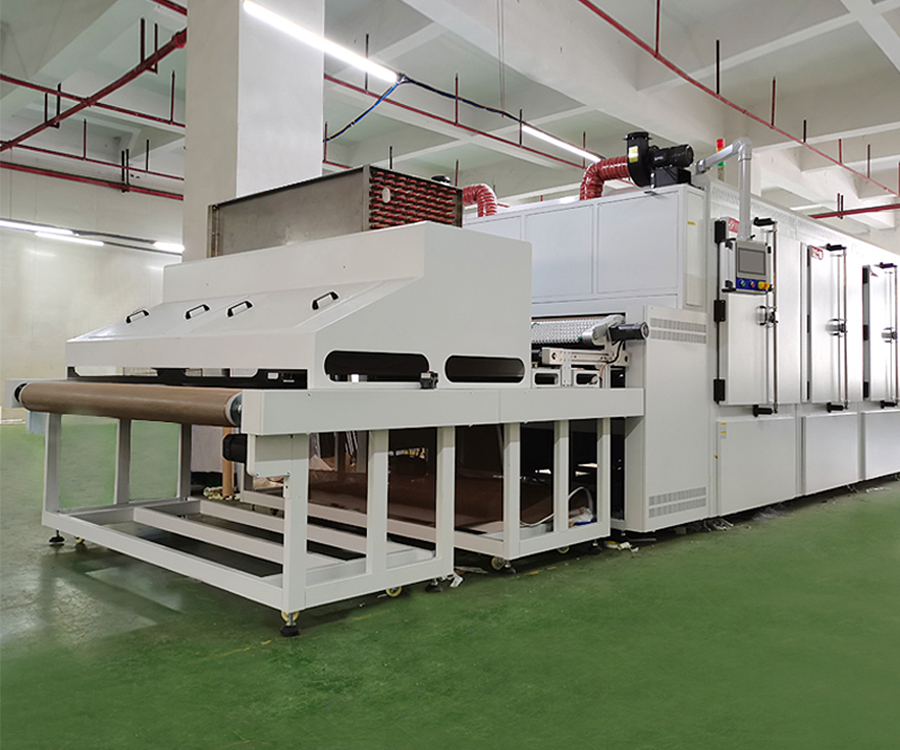

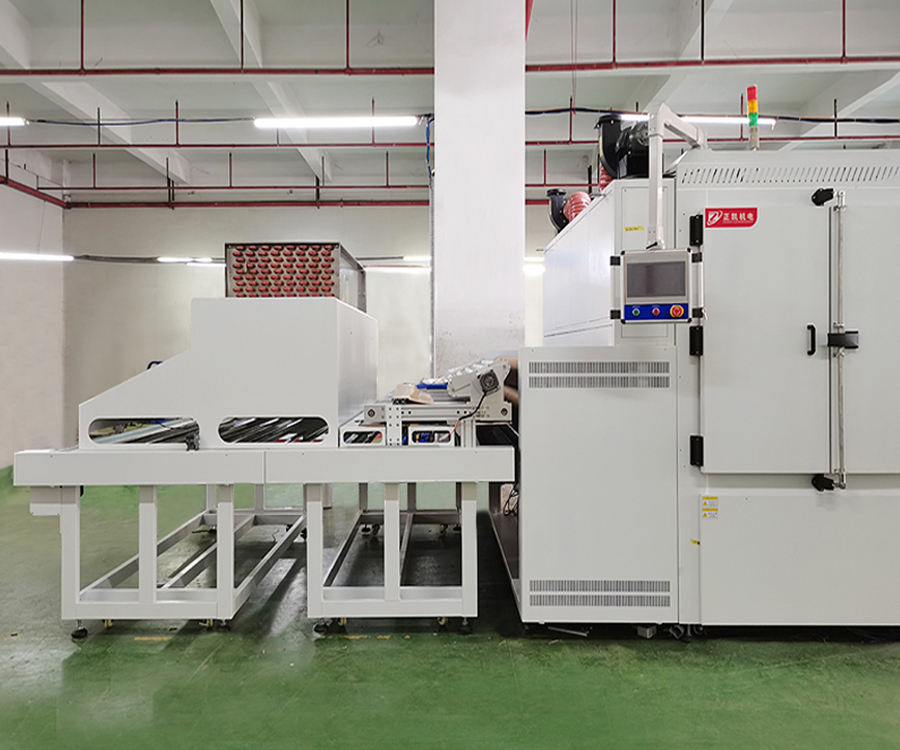

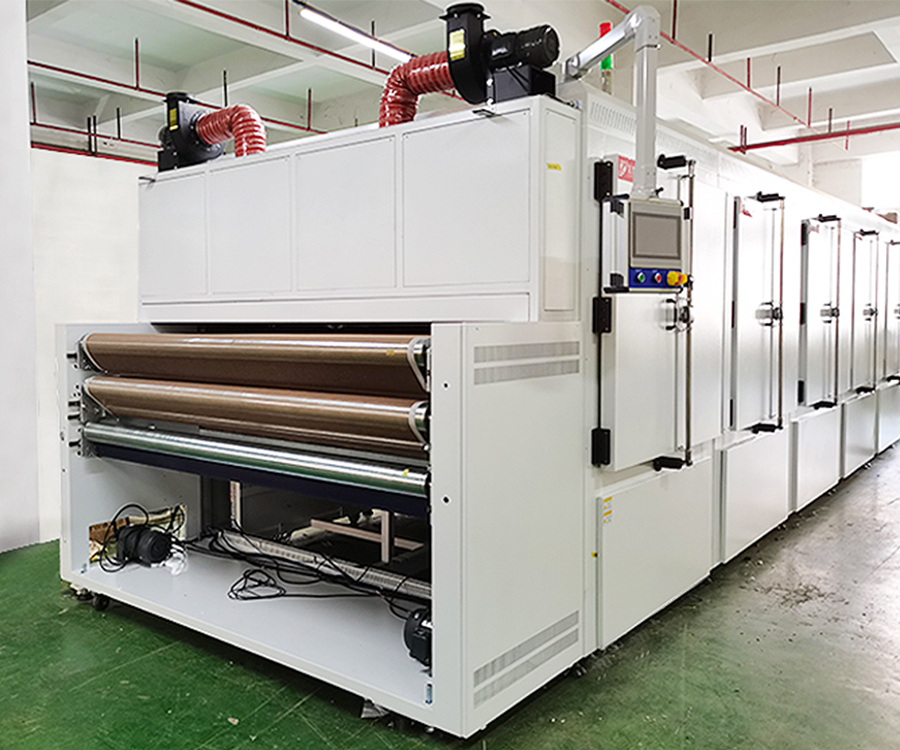

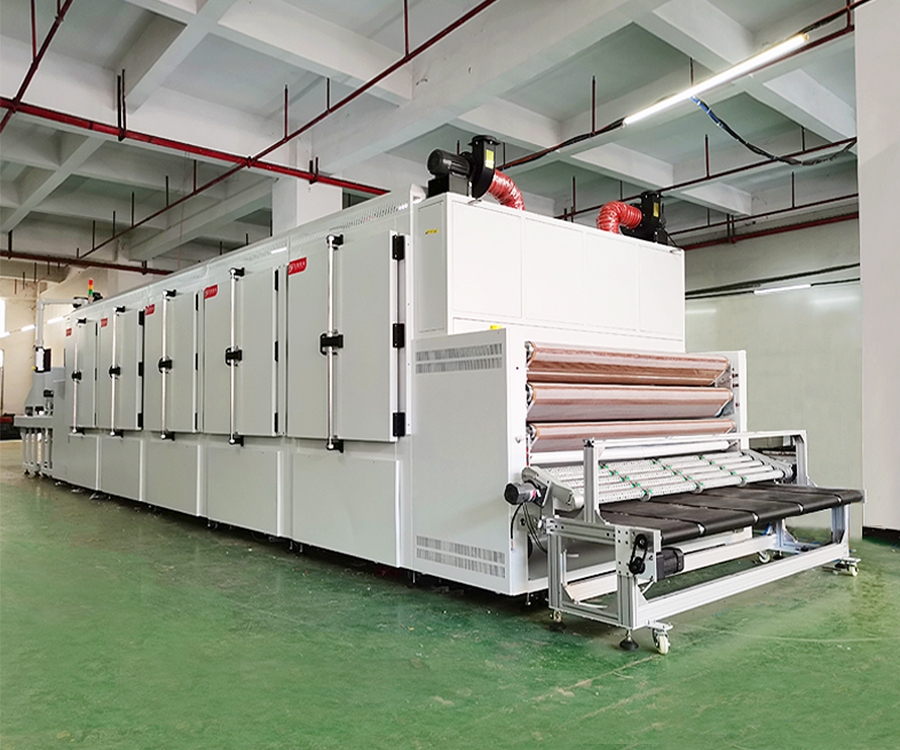

三层无尘ir炉用于亚克力、复合板表面印刷油墨烘烤用 。

全国服务热线:

139-6045-0755

产品简介 / introduction

三层无尘ir炉三层无尘ir炉三层无尘ir炉三层无尘ir炉三层无尘ir炉三层无尘ir炉

一、设备概述

凯发官网入口用于亚克力、复合板表面印刷油墨烘烤用

二、设备规格及主要技术指标

输送方式

1. 利用铁fu龙输送网,网格4*4效宽2100mm。

2. 输送带采用智能纠偏功能。

3. 采用变频器无段速调整, 速度范围 0.5-7m/min。

4. 全密式齿轮减速机马达驱动。

5.三层单独传送机构,来回型输送。

料方式

1.采用人工收料。

结构分布

1.外尺寸:l12500mm×w2683mm×h2050mm

2.入料转层段1610mm

3.加热段7450mm(均分5段)

4.冷段2000mm

5.出料转层段1390mm

6.可以并排摆放4张宽420mm的料。

加热方式

1. 加热段共计22.5米,每层7.5米,短波红外线辐射加热,可独调节各段温区温度。

2. 采用 pid 温度控制,配合scr电力调整器输出控制,控温速度快且稳定度高。

3. 常用材料表面温度 80℃,材料表面横切左中右温度均匀度±5℃以内。

4. 炉内设定温度 max 120℃。常用温度80℃。

5. 加热段设岩棉断热及空气隔热,对冷房影响,表面温度比室温高8℃。

6. 进排气风门可调整,效控制炉内微压。

7. 前后对开门板设计,维修简单方便。

8. 炉内采鼓风循环回风方式,减少热损失节省能源。

9. 采用水平送风方式

10.炉内风道设有过滤器过滤效率99.97,class1000,耐温250度过滤网,确保炉内洁净度。

送风方式

1.采用1/2 hp高温长轴马达配合风轮,水平送风经过滤后吹向产品表面。每温区*1组,共5组。

冷方式

1.三层无尘ir炉采用水冷方式。(冰水客户提供)

电热分配

1.采用短波红外线辐射加热,每层30支共3层。

炉体材质

1.外部采用钢板经防锈处理后高温烤漆,底座四周钣金封板

2.内部采用sus201#1.5t镜面不锈钢板。

保护装置

1. 超温保护除主温控及其上下限超温防止回路外 另设有副温度控制超温防止器作温度防护器,超温温度異常时,响警报通知外,自动切断电源系统,防止意外发生。

2. 传动马达加装反相保护,防止马达反相后温度过高,造成产品不良及设备损坏。

3. 设有紧急停止开关,各加热段各项电路过电流,过载保护及连锁。

4. 异常发生时,配合异常指示灯及蜂鸣器警报,方便操作人员排除异常。

系统控制

1. 日本三菱可程式控制。

2. 威纶人机介面。

3. 三色指示灯: 红黄绿亮灯显示机台即时状态。

电源配置及排风

1.三层无尘ir炉电源:ac380v 三相  50hz  80kw

2.压缩空气:6kg/cm  20l/min φ12

3.排风管:直径100mm*3组,直径150mm*2组.
